Eigenschaften

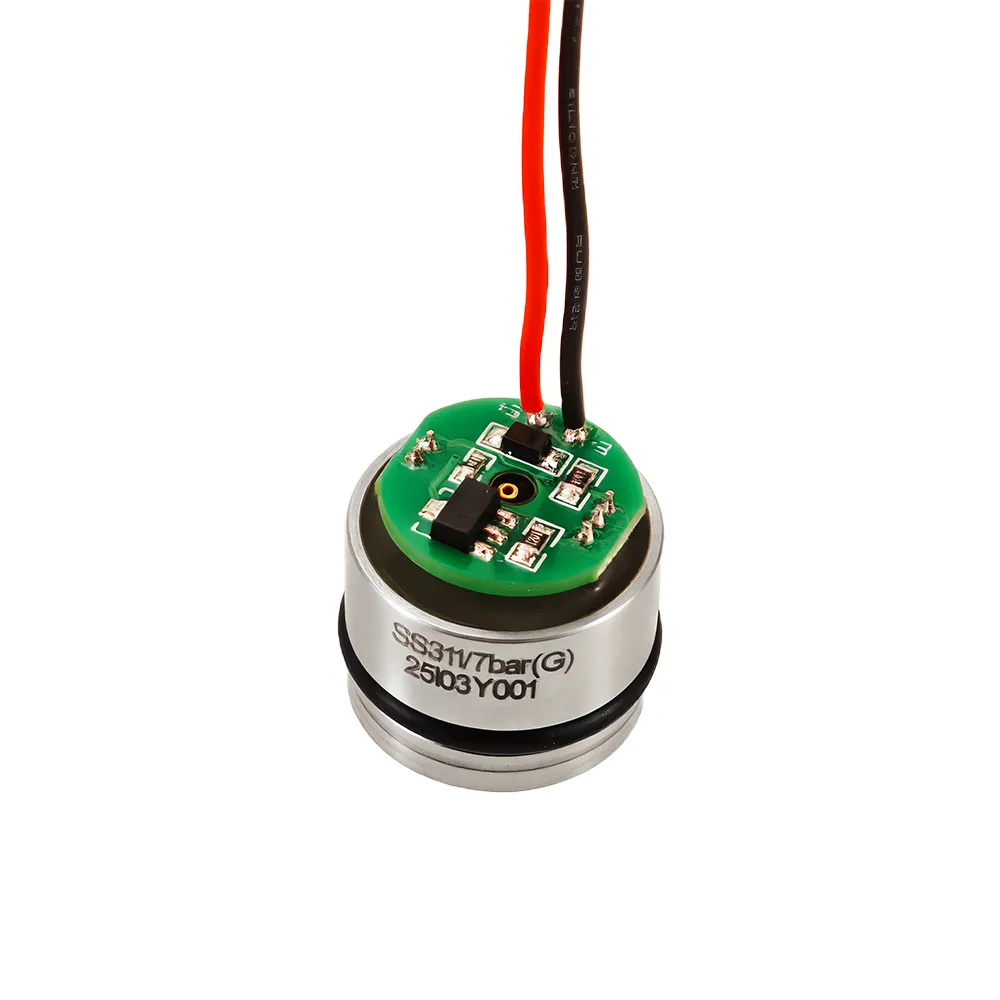

Der kleine Drucksensor der Serie SS311 kombiniert einen piezoresistiven Druckwandler mit einer -40 bis 105°C fähigen Signalaufbereitung in einem Gehäuse. Das Gehäuse ist kompakt und einfach zu integrieren. Der gesamte Sensor ist in ein hermetisch abgedichtetes, ölgefülltes Gehäuse eingebettet. Er ist sehr widerstandsfähig gegen Umwelteinflüsse. OEM-Produkte können den Sensor nahtlos integrieren. So lassen sich Kosteneinsparungen erzielen und die Systemleistung verbessern.
Die Serie SS311 verwendet hochstabile piezoresistive Drucksensoren und eine innovative digitale Signalverarbeitung. Jetzt integrieren wir den Drucksensor und den Signalprozessor in ein miniaturisiertes, hermetisch abgedichtetes Gehäuse, das nicht größer ist als das, was früher nur für den Sensor erforderlich war!
Parameter
Leistung
| Genauigkeit @25°C | ± 0,5% F.S. (einschließlich Nichtlinearität, Hysterese und Wiederholbarkeit) |
|---|---|
| Druckbereich | 0 bis 35 kpa bis zu 10 mpa |
| Druckart | belüftetes Manometer, versiegeltes Manometer, absolut |
| Überlastungsdruck | 2,0 × F.S. |
| Reaktionszeit | < 4 ms |
| Langfristige Stabilität | ≤ 0,2% F.S./Jahr |
| Temperaturkoeffizient | ± 0,03% V.S./°C |
| Sensor | Silizium |
Elektrische Spezifikationen
| Versorgungsspannung | 12-30V |
|---|---|
| Ausgangssignal | 4-20mA (2 Draht) |
Umweltbedingungen
| Mittlerer Temperaturbereich | -20°C → +100°C |
|---|---|
| Temperaturbereich der Umgebung | -20°C → +80°C |
| Kompensierter Temperaturbereich | -10°C → +70°C |
| Isolationswiderstand | > 100 MΩ bei 250 V |
Mechanische Eigenschaften
| Materialien | Benetzte Teile | Rostfreier Stahl 316L |
|---|---|---|
| Gehege | Rostfreier Stahl 316L | |
| Gewicht | 20 g (je nach Druckanschluss und elektrischem Anschluss) | |
Zeichnungen
Abmessungen
Elektrische Anschlüsse
| Stromausgang 2 Draht (4-20mA) | Spannungsausgang 3-Leiter (0-10V, 0-5V, 0,5-4,5V) | ||
|---|---|---|---|
 |
 |
