Características

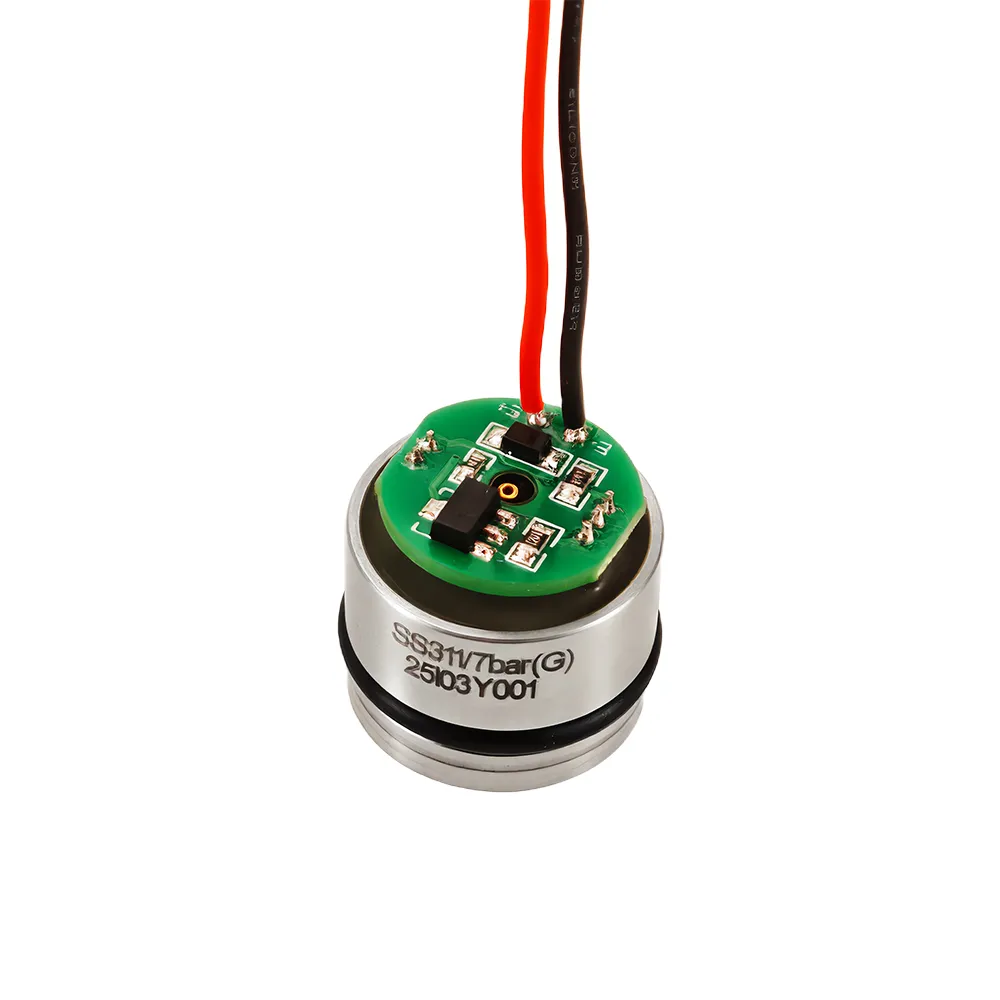

El pequeño sensor de presión de la serie SS311 combina un transductor de presión piezoresistivo con un acondicionamiento de señal con capacidad de -40 a 105°C en un solo encapsulado. La carcasa es compacta y fácil de integrar. Todo el sensor está integrado en una carcasa hermética rellena de aceite. Es muy resistente a las influencias ambientales. Los productos OEM pueden integrar el sensor sin problemas. De este modo, se consigue un ahorro de costes y se mejora el rendimiento del sistema.
La serie SS311 utiliza transductores de presión piezoresistivos de alta estabilidad y un innovador procesamiento digital de señales. Ahora, integramos el sensor de presión y el procesador de señales en una carcasa en miniatura, herméticamente sellada y no más grande de lo que antes era necesario para el sensor solamente.
Parámetros
Rendimiento
| Precisión @25°C | ± 0,5% F.S. (incl. no linealidad, histéresis y repetibilidad) |
|---|---|
| Rango de presión | 0 a 35 kpa hasta 10 mpa |
| Tipo de presión | manómetro ventilado, manómetro sellado, absoluto |
| Presión de sobrecarga | 2,0 × F.S. |
| Tiempo de respuesta | < 4 ms |
| Estabilidad a largo plazo | ≤ 0,2% F.S./Año |
| Coeficiente de temperatura | ± 0,03% F.S./°C |
| Sensor | Silicio |
Especificaciones eléctricas
| Tensión de alimentación | 12-30V |
|---|---|
| Señal de salida | 4-20 mA (2 hilos) |
Condiciones medioambientales
| Temperatura media | -20°C → +100°C |
|---|---|
| Temperatura ambiente | -20°C → +80°C |
| Rango de temperatura compensada | -10°C → +70°C |
| Resistencia del aislamiento | > 100 MΩ a 250 V |
Características mecánicas
| Materiales | Piezas húmedas | Acero inoxidable 316L |
|---|---|---|
| Recinto | Acero inoxidable 316L | |
| Peso | 20 g (según la conexión de presión y la conexión eléctrica) | |
Dibujos
Dimensiones
Conexiones eléctricas
| Salida de corriente de 2 hilos (4-20 mA) | Salida de tensión de 3 hilos (0-10 V, 0-5 V, 0,5-4,5 V) | ||
|---|---|---|---|
 |
 |
