Характеристики

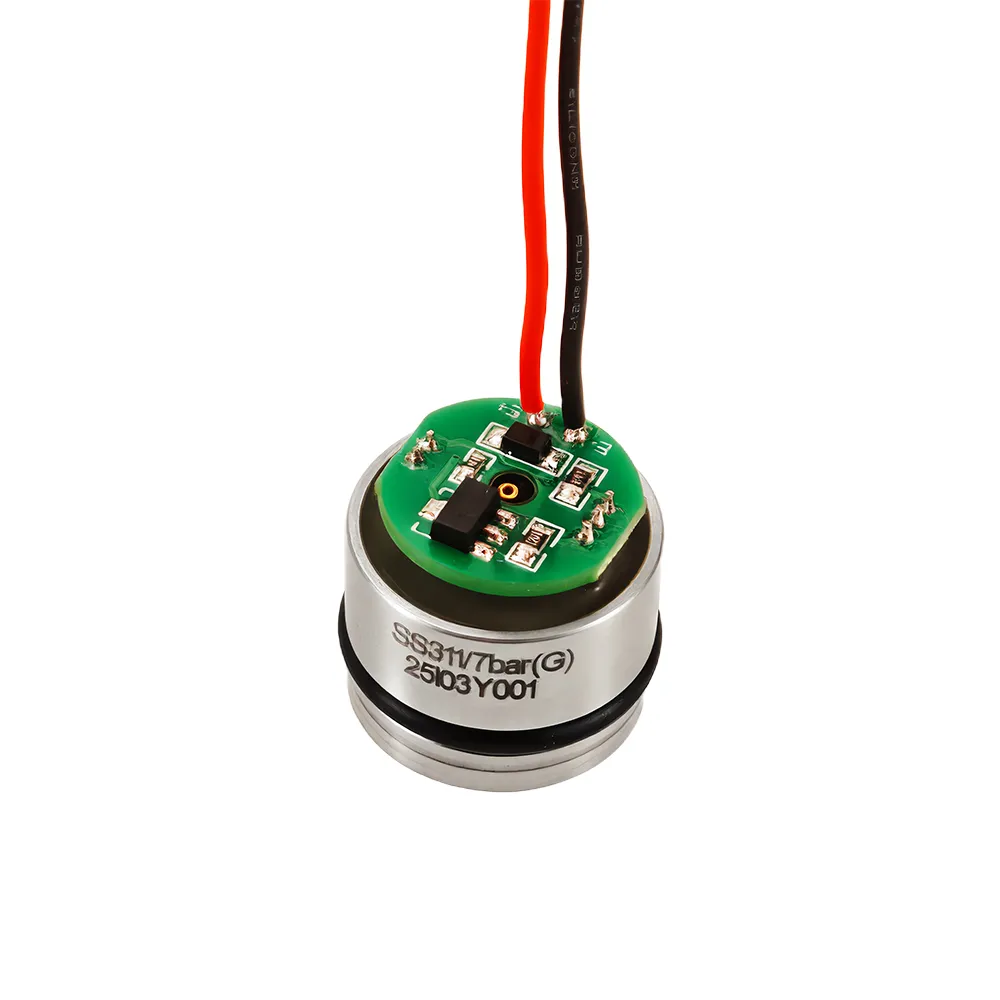

Малогабаритный датчик давления серии SS311 объединяет в одном корпусе пьезорезистивный преобразователь давления и устройство формирования сигнала при температуре от -40 до 105°C. Корпус компактен и прост в интеграции. Весь датчик помещен в герметичный маслонаполненный корпус. Он очень устойчив к воздействию окружающей среды. Датчик легко интегрируется в OEM-продукты. Таким образом, достигается экономия средств и повышается производительность системы.
В серии SS311 используются высокостабильные пьезорезистивные датчики давления и инновационная цифровая обработка сигнала. Теперь мы интегрируем датчик давления и процессор обработки сигнала в миниатюрный герметичный корпус, размер которого не превышает размеры, необходимые только для датчика!
Параметры
Производительность
| Точность при 25°C | ± 0,5% F.S. (включая нелинейность, гистерезис и повторяемость) |
|---|---|
| Диапазон давления | От 0 до 35 кпа до 10 мпа |
| Тип давления | вентилируемый манометр, герметичный манометр, абсолютный |
| Давление перегрузки | 2,0 × F.S. |
| Время отклика | < 4 мс |
| Долгосрочная стабильность | ≤ 0,2% ф.ст./год |
| Температурный коэффициент | ± 0,03% F.S./°C |
| Датчик | Кремний |
Электрические характеристики
| Напряжение питания | 12-30V |
|---|---|
| Выходной сигнал | 4-20 мА (2 провода) |
Условия окружающей среды
| Диапазон средних температур | -20°C → +100°C |
|---|---|
| Диапазон температуры окружающей среды | -20°C → +80°C |
| Компенсированный диапазон температур | -10°C → +70°C |
| Сопротивление изоляции | > 100 MΩ при 250 В |
Механические характеристики
| Материалы | Смачиваемые части | Нержавеющая сталь 316L |
|---|---|---|
| Шкаф | Нержавеющая сталь 316L | |
| Вес | 20 г (в зависимости от напорного соединения и электрического подключения) | |
Чертежи
Размеры
Электрические соединения
| Токовый выход 2 провода (4-20 мА) | Выход напряжения 3 провода (0-10V, 0-5V, 0.5-4.5V) | ||
|---|---|---|---|
 |
 |
