特點

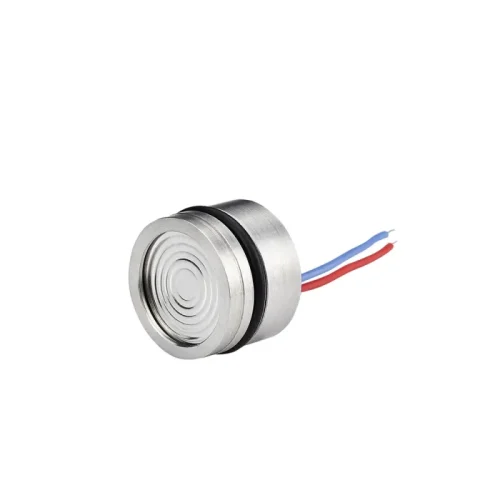

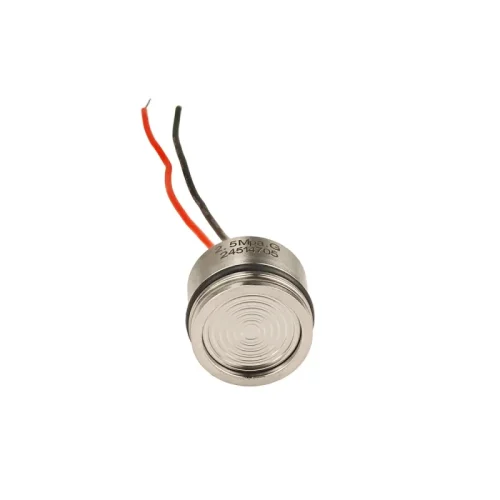

SS311 系列小型壓力感測器將壓阻式壓力傳感器與 -40 至 105°C 的訊號調理功能結合於單一封裝。封裝小巧且易於整合。整個感測器嵌入在一個密封的充油外殼中。它具有很強的抗環境影響能力。OEM 產品可以無縫集成該傳感器。因此，可節省成本並提高系統性能。

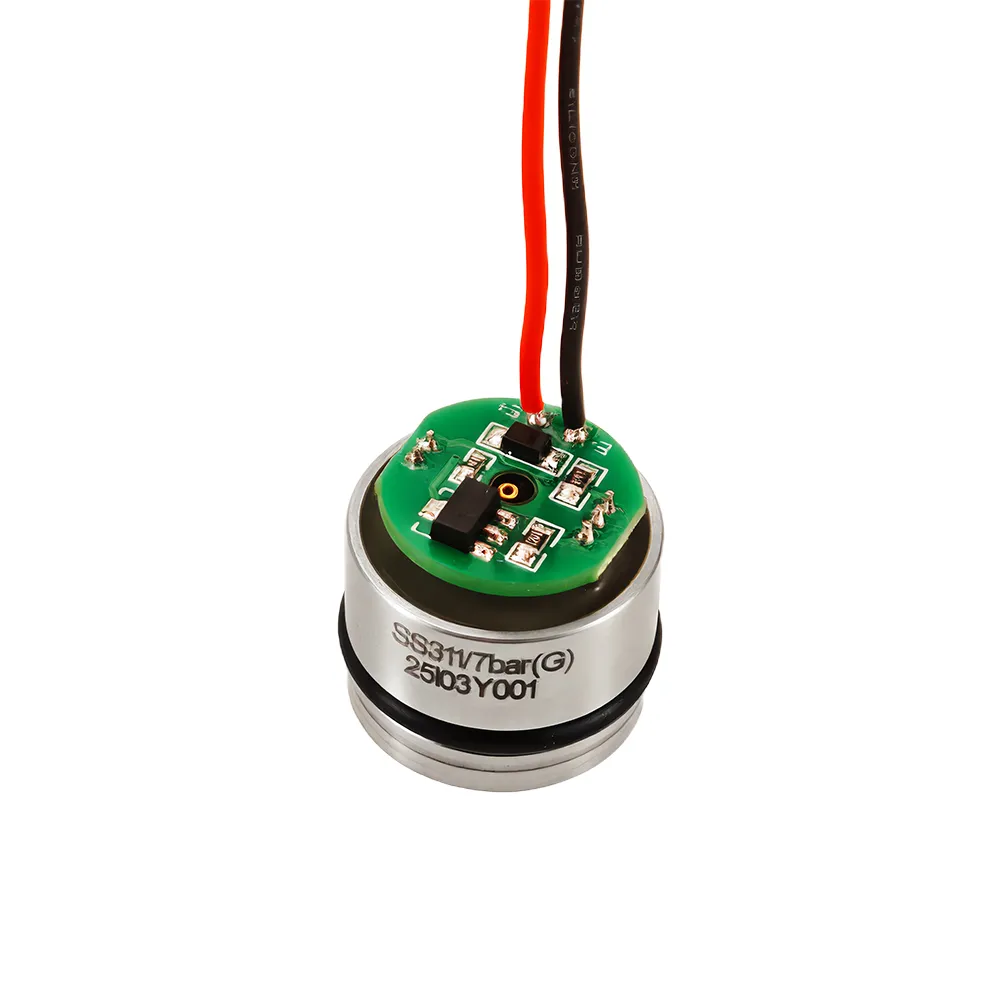

SS311 系列採用高穩定性壓阻式壓力傳感器和創新的數位訊號處理。現在，我們將壓力感測器和訊號處理器整合到一個微型、密封的外殼中，其大小不比以前的感測器還要大！
參數
效能
| 準確度 @25°C | ± 0.5% F.S.（包括非線性、遲滯和重複性） |
|---|---|
| 壓力範圍 | 0 至 35 kpa 高達 10 mpa |
| 壓力類型 | 排氣式真空計、密封式真空計、絕對式真空計 |
| 過載壓力 | 2.0 × F.S. |
| 回應時間 | < 4 毫秒 |
| 長期穩定 | ≤ 0.2% F.S./Year |
| 溫度係數 | ± 0.03% f.s./°c |
| 感測器 | 矽 |
電氣規格
| 供應電壓 | 12-30V |
|---|---|
| 輸出信號 | 4-20mA (2 線) |
環境條件
| 中溫範圍 | -20°C → +100°C |
|---|---|
| 環境溫度範圍 | -20°C → +80°C |
| 補償溫度範圍 | -10°C → +70°C |
| 絕緣電阻 | 250 V 時 > 100 MΩ |
機械特性
| 材料 | 潤滑部件 | 不銹鋼 316L |
|---|---|---|
| 附件 | 不銹鋼 316L | |
| 重量 | 20 g（取決於壓力連接和電力連接） | |
繪圖
尺寸
電氣連接
| 電流輸出 2 線 (4-20mA) | 電壓輸出 3 線 (0-10V, 0-5V, 0.5-4.5V) | ||
|---|---|---|---|
 |
 |
資料表
檔案下載
