Caractéristiques

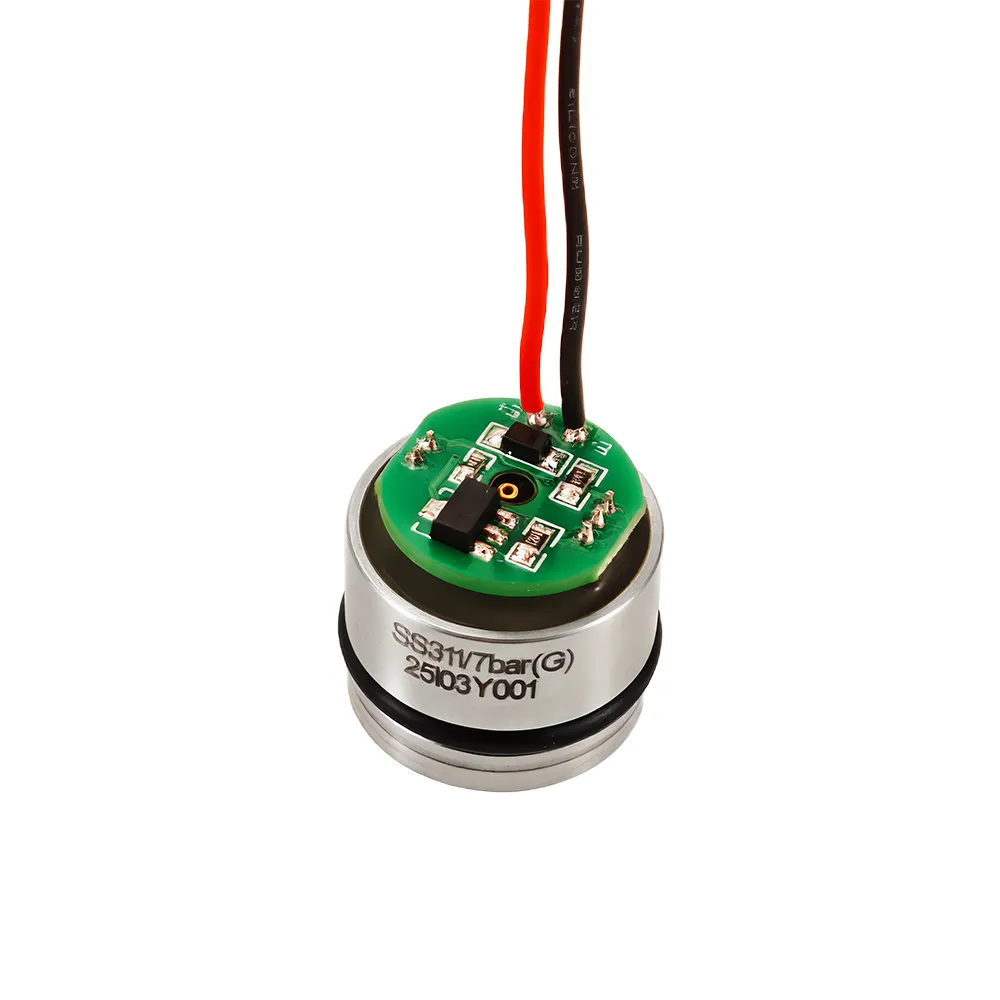

Le petit capteur de pression de la série SS311 combine un transducteur de pression piézorésistif avec un conditionnement de signal capable de résister à une température de -40 à 105°C dans un seul boîtier. Le boîtier est compact et facile à intégrer. L'ensemble du capteur est intégré dans un boîtier hermétiquement scellé et rempli d'huile. Il est très résistant aux influences environnementales. Les produits OEM peuvent intégrer le capteur de manière transparente. Il permet ainsi de réduire les coûts et d'améliorer les performances du système.
La série SS311 utilise des transducteurs de pression piézorésistifs à haute stabilité et un traitement numérique des signaux innovant. Désormais, nous intégrons le capteur de pression et le processeur de signal dans un boîtier miniature, hermétiquement scellé, qui n'est pas plus grand que celui qui était autrefois nécessaire pour le capteur seul !
Paramètres
Performance
| Précision à 25°C | ± 0,5% F.S. (y compris la non-linéarité, l'hystérésis et la répétabilité) |
|---|---|
| Gamme de pression | 0 à 35 kpa jusqu'à 10 mpa |
| Type de pression | jauge ventilée, jauge scellée, jauge absolue |
| Pression de surcharge | 2,0 × F.S. |
| Temps de réponse | < 4 ms |
| Stabilité à long terme | ≤ 0,2% F.S./Année |
| Coefficient de température | ± 0.03% F.S./°C |
| Capteur | Silicium |
Spécifications électriques
| Tension d'alimentation | 12-30V |
|---|---|
| Signal de sortie | 4-20mA (2 fils) |
Conditions environnementales
| Plage de température moyenne | -20°C → +100°C |
|---|---|
| Plage de température ambiante | -20°C → +80°C |
| Plage de température compensée | -10°C → +70°C |
| Résistance de l'isolation | > 100 MΩ à 250 V |
Caractéristiques mécaniques
| Matériaux | Pièces en contact avec le sol | Acier inoxydable 316L |
|---|---|---|
| Enceinte | Acier inoxydable 316L | |
| Poids | 20 g (en fonction du raccord de pression et du raccordement électrique) | |
Dessins
Dimensions
Connexions électriques
| Sortie courant 2 fils (4-20mA) | Sortie tension 3 fils (0-10V, 0-5V, 0.5-4.5V) | ||
|---|---|---|---|
 |
 |
