Caratteristiche

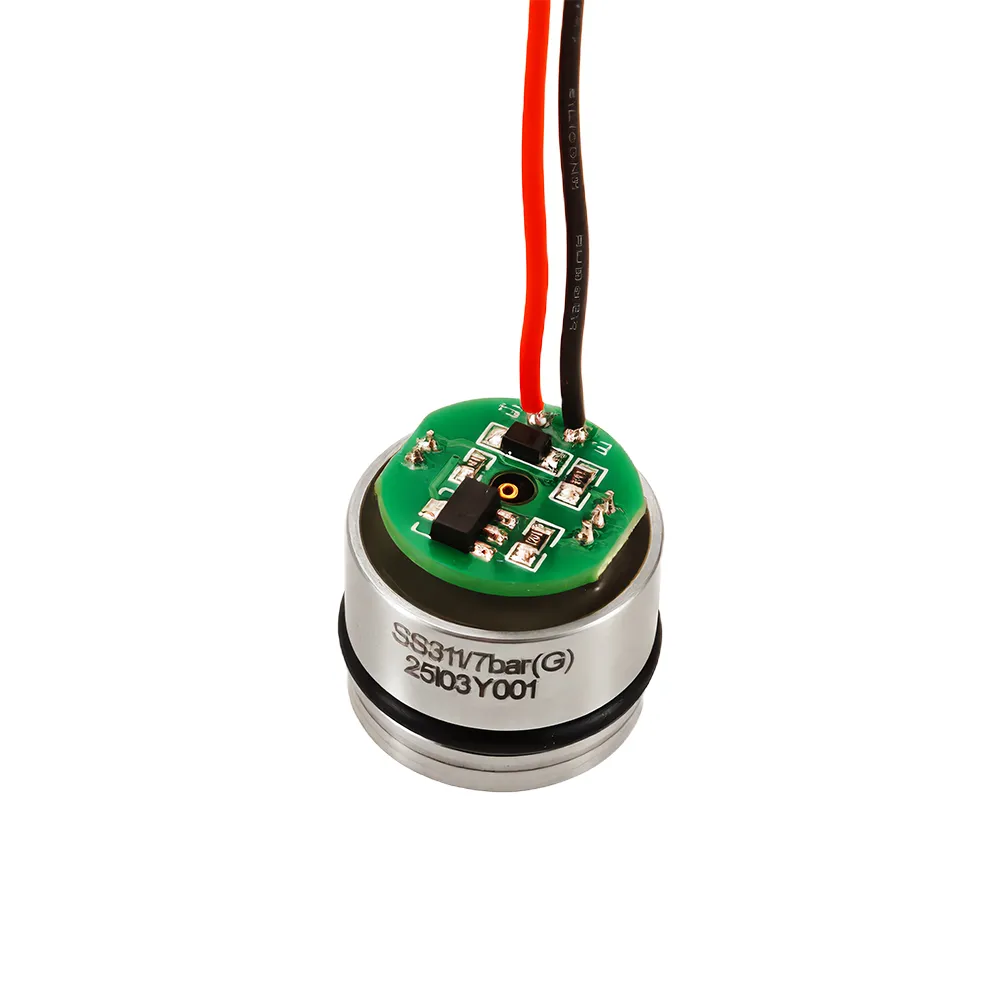

Il piccolo sensore di pressione della serie SS311 combina un trasduttore di pressione piezoresistivo con un condizionamento del segnale in grado di funzionare da -40 a 105°C in un unico pacchetto. Il pacchetto è compatto e facile da integrare. L'intero sensore è incorporato in una custodia ermeticamente sigillata e riempita d'olio. È altamente resistente alle influenze ambientali. I prodotti OEM possono integrare il sensore senza problemi. In questo modo si ottiene un risparmio sui costi e si migliorano le prestazioni del sistema.
La serie SS311 utilizza trasduttori di pressione piezoresistivi ad alta stabilità e un'innovativa elaborazione digitale del segnale. Ora, il sensore di pressione e il processore di segnale sono integrati in un alloggiamento miniaturizzato ed ermeticamente sigillato, non più grande di quanto fosse necessario un tempo per il solo sensore!
Parametri
Prestazioni
| Precisione @25°C | ± 0,5% F.S. (incluse non linearità, isteresi e ripetibilità) |
|---|---|
| Campo di pressione | Da 0 a 35 kpa fino a 10 mpa |
| Tipo di pressione | manometro ventilato, manometro sigillato, assoluto |
| Pressione di sovraccarico | 2,0 × F.S. |
| Tempo di risposta | < 4 ms |
| Stabilità a lungo termine | ≤ 0,2% F.S./anno |
| Coefficiente di temperatura | ± 0,03% F.S./°C |
| Sensore | Silicio |
Specifiche elettriche
| Tensione di alimentazione | 12-30V |
|---|---|
| Segnale di uscita | 4-20mA (2 fili) |
Condizioni ambientali
| Intervallo di temperatura medio | -20°C → +100°C |
|---|---|
| Intervallo di temperatura ambiente | -20°C → +80°C |
| Campo di temperatura compensato | -10°C → +70°C |
| Resistenza all'isolamento | > 100 MΩ a 250 V |
Caratteristiche meccaniche
| I materiali | Parti bagnate | Acciaio inox 316L |
|---|---|---|
| Involucro | Acciaio inox 316L | |
| Peso | 20 g (a seconda del collegamento in pressione e del collegamento elettrico) | |
Disegni
Dimensioni
Collegamenti elettrici
| Uscita di corrente a 2 fili (4-20mA) | Uscita di tensione a 3 fili (0-10V, 0-5V, 0,5-4,5V) | ||
|---|---|---|---|
 |
 |
