Recursos

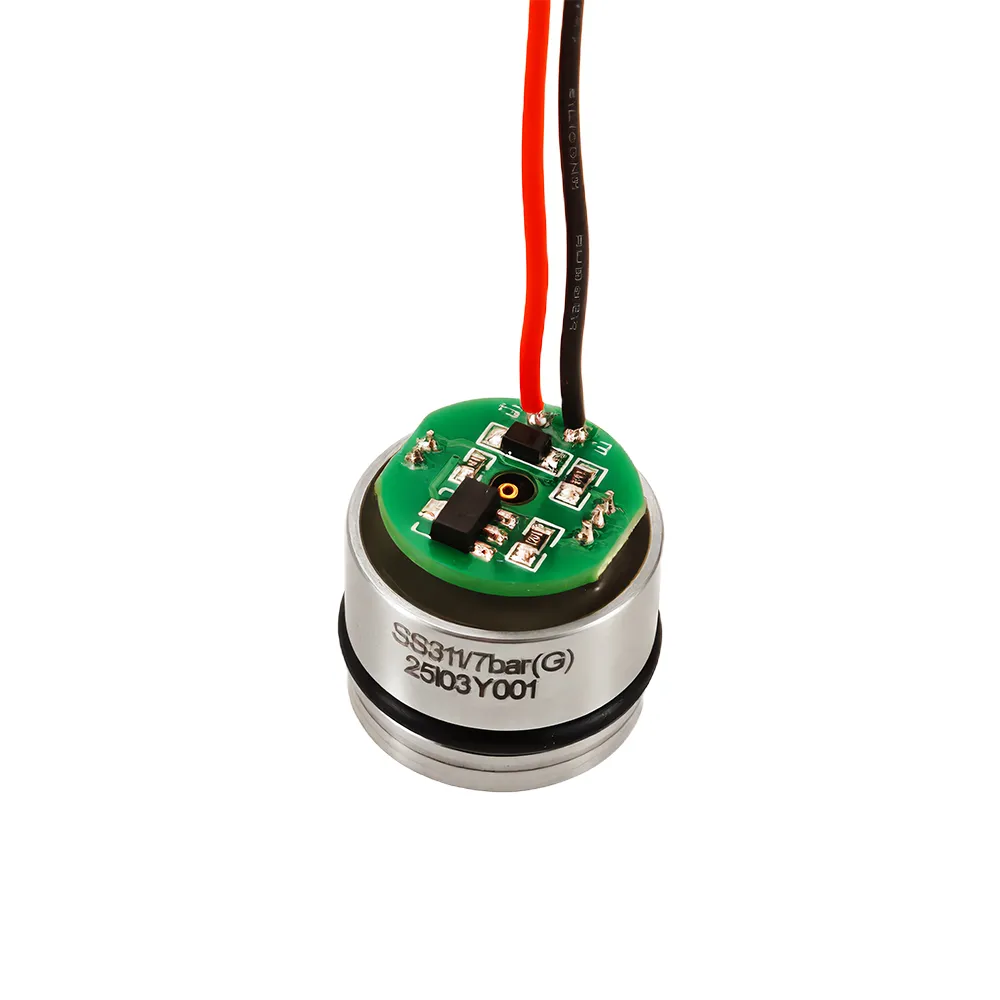

O pequeno sensor de pressão da série SS311 combina um transdutor de pressão piezoresistivo com condicionamento de sinal com capacidade de -40 a 105°C em um único pacote. O pacote é compacto e fácil de integrar. O sensor inteiro é incorporado em um invólucro hermeticamente fechado e cheio de óleo. Ele é altamente resistente a influências ambientais. Os produtos OEM podem integrar o sensor sem problemas. Assim, ele economiza nos custos e melhora o desempenho do sistema.
A série SS311 utiliza transdutores de pressão piezoresistivos de alta estabilidade e processamento de sinal digital inovador. Agora, integramos o sensor de pressão e o processador de sinal em um invólucro em miniatura, hermeticamente vedado, não maior do que o necessário para o sensor apenas!
Parâmetros
Desempenho
| Precisão @25°C | ± 0,5% F.S. (incluindo não linearidade, histerese e repetibilidade) |
|---|---|
| Faixa de pressão | 0 a 35 kpa até 10 mpa |
| Tipo de pressão | manômetro ventilado, manômetro vedado, absoluto |
| Pressão de sobrecarga | 2,0 × F.S. |
| Tempo de resposta | < 4 ms |
| Estabilidade de longo prazo | ≤ 0,2% F.S./Ano |
| Coeficiente de temperatura | ± 0,03% F.S./°C |
| Sensor | Silício |
Especificações elétricas
| Tensão de alimentação | 12-30V |
|---|---|
| Sinal de saída | 4-20mA (2 fios) |
Condições ambientais
| Faixa de temperatura média | -20°C → +100°C |
|---|---|
| Faixa de temperatura ambiente | -20°C → +80°C |
| Faixa de temperatura compensada | -10°C → +70°C |
| Resistência do isolamento | > 100 MΩ a 250 V |
Características mecânicas
| Materiais | Partes úmidas | Aço inoxidável 316L |
|---|---|---|
| Gabinete | Aço inoxidável 316L | |
| Peso | 20 g (dependendo da conexão de pressão e da conexão elétrica) | |
Desenhos
Dimensões
Conexões elétricas
| Saída de corrente de 2 fios (4-20mA) | Saída de tensão de 3 fios (0-10V, 0-5V, 0,5-4,5V) | ||
|---|---|---|---|
 |
 |
