Fitur

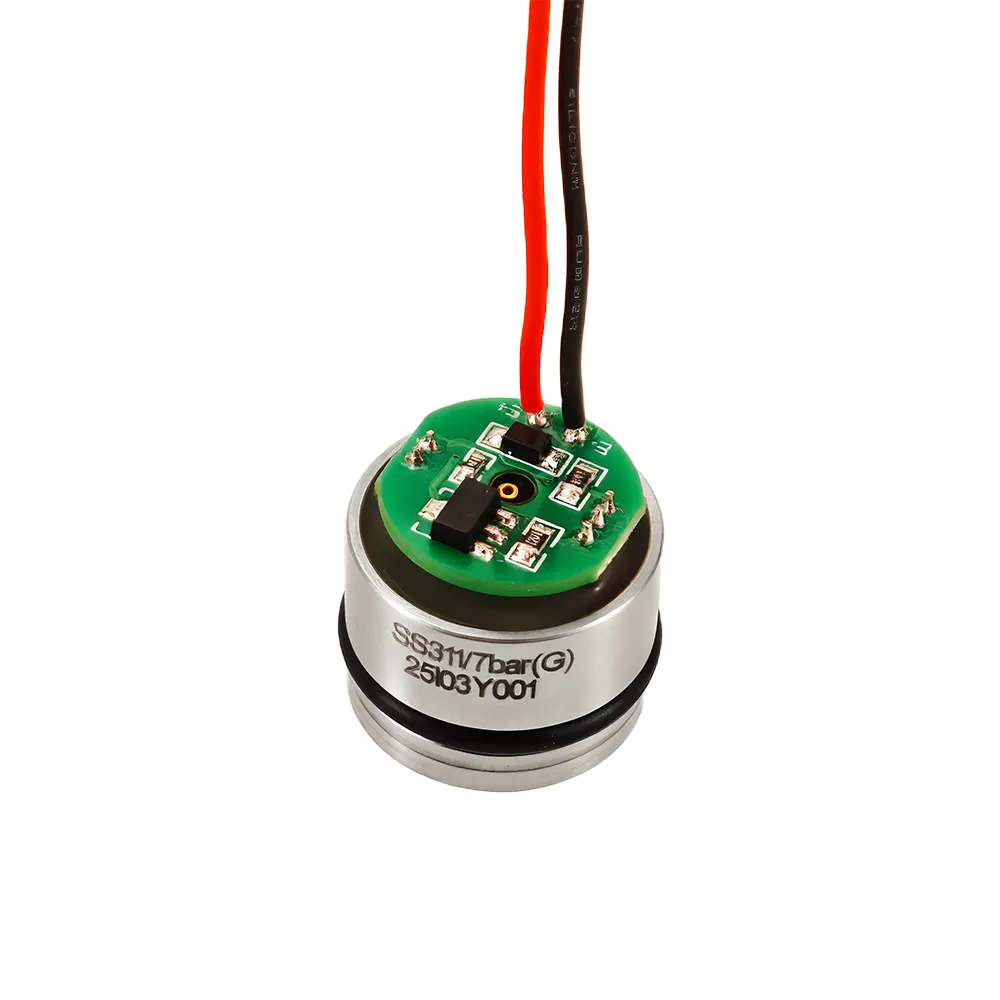

Sensor tekanan kecil seri SS311 menggabungkan transduser tekanan piezoresistif dengan pengkondisian sinyal berkemampuan -40 hingga 105 ° C dalam satu paket. Paket ini ringkas dan mudah diintegrasikan. Seluruh sensor tertanam di dalam wadah yang tertutup rapat dan berisi minyak. Sangat tahan terhadap pengaruh lingkungan. Produk OEM dapat mengintegrasikan sensor dengan mulus. Dengan demikian, ini mencapai penghematan biaya dan meningkatkan kinerja sistem.
Seri SS311 menggunakan transduser tekanan piezoresistif dengan stabilitas tinggi dan pemrosesan sinyal digital yang inovatif. Sekarang, kami mengintegrasikan sensor tekanan dan prosesor sinyal ke dalam wadah miniatur yang tertutup rapat dan tidak lebih besar daripada yang pernah diperlukan untuk sensor saja!
Parameter
Kinerja
| Akurasi @25°C | ± 0,5% F.S. (termasuk non-linearitas, histeresis, dan pengulangan) |
|---|---|
| Rentang tekanan | 0 hingga 35 kpa hingga 10 mpa |
| Jenis tekanan | pengukur berventilasi, pengukur tertutup, absolut |
| Tekanan berlebih | 2.0 × F.S. |
| Waktu respons | <4 ms |
| Stabilitas jangka panjang | ≤ 0,2% FS / Tahun |
| Koefisien suhu | ± 0,03% F.S./°C |
| Sensor | Silikon |
Spesifikasi kelistrikan
| Tegangan suplai | 12-30V |
|---|---|
| Sinyal keluaran | 4-20mA (2 kabel) |
Kondisi lingkungan
| Kisaran suhu sedang | -20°C → +100°C |
|---|---|
| Kisaran suhu sekitar | -20°C → +80°C |
| Kisaran suhu yang dikompensasi | -10°C → +70°C |
| Resistensi isolasi | > 100 MΩ pada 250 V |
Karakteristik mekanis
| Bahan | Bagian yang dibasahi | Baja tahan karat 316L |
|---|---|---|
| Kandang | Baja tahan karat 316L | |
| Berat | 20 g (tergantung pada sambungan tekanan dan sambungan listrik) | |
Gambar
Dimensi
Sambungan Listrik
| Output saat ini 2 kabel (4-20mA) | Output tegangan 3 kabel (0-10V, 0-5V, 0,5-4,5V) | ||
|---|---|---|---|
 |
 |
