特點

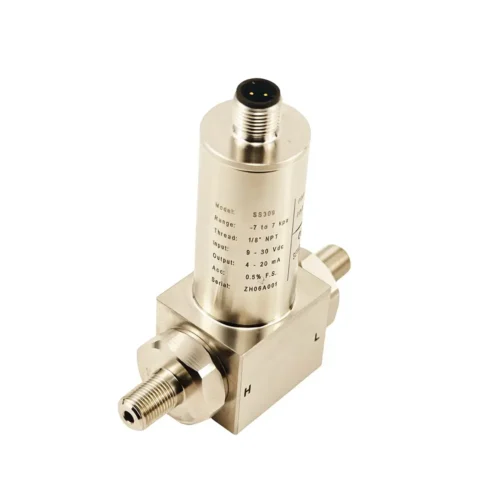

SS309 系列 4-20mA 差壓感測器非常堅固耐用，設計為濕/濕式差壓變送器。它可用於測量氣體或液體壓力。它相容於不銹鋼濕部件和 Viton。O-ring 內部作為壓力感應元件。變送器外殼中的矽芯片和不銹鋼 316L 膜片之間填充了矽油。測得的壓力透過隔膜和矽油作用在矽芯片上。
SS309 系列有兩個壓力端口，分別用於高壓和低壓。壓阻電橋感測器可產生輸出信號。此信號會放大成可用的電壓或 4-20mA 輸出。我們提供多種機械和電氣配置。SS309 系列是石油、化學工業、發電站及流量測量等差壓量測的理想選擇。
壓力與過載 (單位: bar)
| 壓力 | 0.35 | 0.7 | 1 | 2 | 3.5 | 7 | 10 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|
| 超載 | 1 | 2.5 | 2.5 | 5 | 5 | 10 | 15 | 20 | 30 | 30 |
| 靜壓 | 16 | 16 | 16 | 16 | 16 | 16 | 25 | 25 | 40 | 40 |
參數
效能
| 準確度 @ 25 °C | ± 0.5% F.S.（包括非線性、遲滯和重複性） |
|---|---|
| 壓力範圍 | 0 至 0.2 ... 25 巴 |
| 壓力類型 | 差異 |
| 回應時間 | < 4 毫秒 |
| 長期穩定 | ≤ 0.2% F.S./Year |
| 溫度係數 | ± 0.03% f.s./°c |
| 感測器 | 矽 |
電氣規格
| 4-20mA | 10%-90% | 0-5V / 0-10V | 0.5-4.5V | |
|---|---|---|---|---|
| 供應電壓 | 9-30V | 5V 比率測量 | 12-30V | 5Vdc |
| 極性保護 | 是的 | 是的 | 是的 | 是的 |
| 短路保護 | 是的 | 是的 | 是的 | 是的 |
| 零點和跨距調整 | 沒有 | 沒有 | 沒有 | 沒有 |
| 突波保護 | 是的 | 是的 | 是的 | 是的 |
環境條件
| 中溫範圍 | -20°C → +100°C |
|---|---|
| 環境溫度範圍 | -20°C → +80°C（取決於電氣連接） |
| 補償溫度範圍 | 0°C → +70°C |
| EMC - 放射 | EN 61000-6-3 |
| EMC - 抗擾性 | EN 61000-6-1 |
| 絕緣電阻 | 250 V 時 > 100 MΩ |
機械特性
| 隔膜 | 不銹鋼 316L | 鉭、Hastelloy-C 依客戶需求而定 | |
|---|---|---|---|
| 附件 | 不銹鋼 304 | ||
| O 型環 | FKM / Viton | EPDM 可按要求提供 | |
| 重量 | 0.25 - 0.5 kg（取決於壓力連接和電力連接） | ||

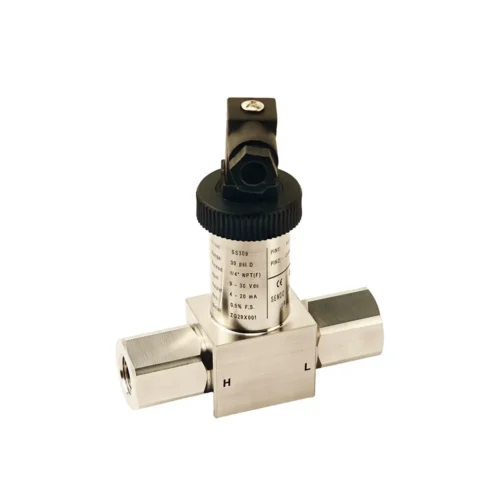

| 壓力連接 | G 1/4″, G 1/2″, 1/4″ npt, 1/2″ npt, M20 × 1.5, M14 × 1.5 | 其他請洽詢 | |
| 電氣連接 | DIN43650、電纜插座、LED 顯示器、M12 × 1 | 其他請洽詢 | |
繪圖
電氣連接器和外殼 (尺寸單位：mm) | 聯絡我們以獲得更多選項
 |
|
|---|---|
| 1/4 英吋 npt; 1/2 英吋 npt | 長度=90 毫米 |
| 1/4 英吋 bsp; 1/2 英吋 bsp | 長度=93 毫米 |
電氣連接
