الميزات

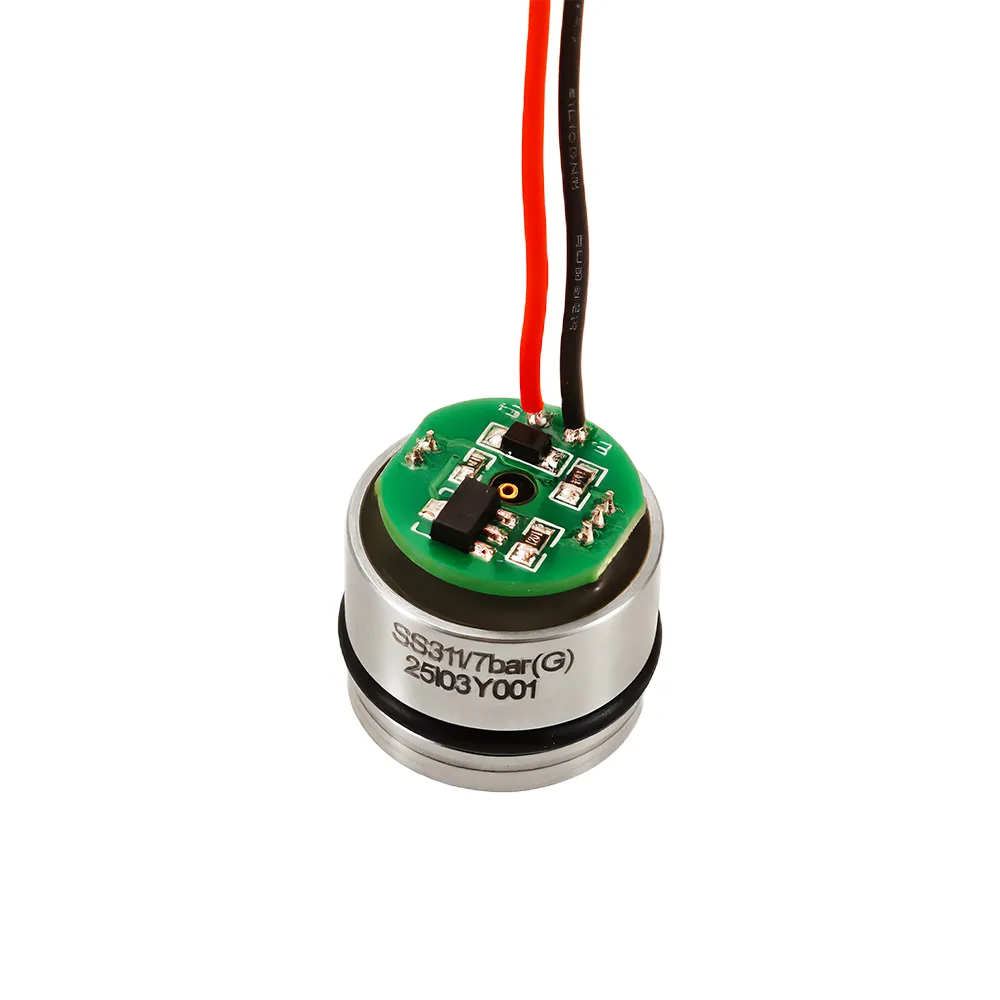

تجمع سلسلة SS311 من مستشعر الضغط الصغير بين محول ضغط مقاوم للضغط الانضغاطي مع تكييف إشارة قادر على ضبط الإشارات من -40 إلى 105 درجة مئوية في حزمة واحدة. الحزمة مدمجة وسهلة الدمج. الحساس بأكمله مدمج داخل غلاف محكم الإغلاق ومملوء بالزيت. وهو مقاوم للغاية للتأثيرات البيئية. يمكن لمنتجات مصنعي المعدات الأصلية دمج الحساس بسلاسة. وبالتالي، فإنه يحقق وفورات في التكلفة ويحسن أداء النظام.
تستخدم سلسلة SS311 محوّلات الضغط الانضغاطية عالية الثبات ومعالجة الإشارات الرقمية المبتكرة. والآن، نقوم بدمج مستشعر الضغط ومعالج الإشارة في مبيت صغير محكم الإغلاق لا يزيد حجمه عن الحجم الذي كان مطلوبًا في السابق للمستشعر فقط!
المعلمات
الأداء
| الدقة عند 25 درجة مئوية | ± 0.5% F.S. (بما في ذلك عدم الخطية والتباطؤ والتكرار) |
|---|---|
| نطاق الضغط | 10 بار، 16 بار، 25 بار، 40 بار |
| نوع الضغط | مقياس محكم الإغلاق، مطلق |
| الضغط الزائد | 2.0 × فرنك سويسري |
| وقت الاستجابة | < 4 مللي ثانية |
| الاستقرار على المدى الطويل | ≤ 0.2% F.S./ السنة |
| معامل درجة الحرارة | ± 0.03% F.S./ درجة مئوية |
| المستشعر | السيليكون |
المواصفات الكهربائية
| جهد الإمداد | 12-36V |
|---|---|
| إشارة الإخراج | 4-20 مللي أمبير (2 سلك) |
الظروف البيئية
| نطاق درجة الحرارة المتوسطة | -20 درجة مئوية ° مئوية ° 20 ° مئوية |
|---|---|
| نطاق درجة الحرارة المحيطة | -20 درجة مئوية ° مئوية ° 20 ° مئوية |
| نطاق درجة الحرارة المعوض | -10 درجة مئوية → +70 درجة مئوية |
| مقاومة العزل | > 100 متر مكعب عند 250 فولت |
الخصائص الميكانيكية
| المواد | الأجزاء المبللة | الفولاذ المقاوم للصدأ 316L |
|---|---|---|
| الضميمة | الفولاذ المقاوم للصدأ 316L | |
| الوزن | 20 جم (حسب توصيلة الضغط والتوصيلة الكهربائية) | |
الرسومات
الأبعاد
التوصيلات الكهربائية
| خرج التيار 2 سلك (4-20 مللي أمبير) | خرج الجهد 3 أسلاك (0-10 فولت، 0-5 فولت، 0.5-4.5 فولت) | ||
|---|---|---|---|
 |
 |
