特點

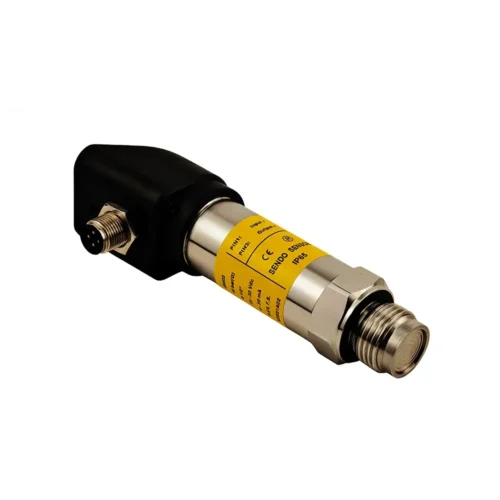

SS402 系列沖洗壓力變送器是採用壓阻技術設計的充油矽膠感測器。它遵循壓阻效應工作。製程介質所施加的壓力會以液壓方式從彈性隔膜經由隔膜與儀器之間的填充液傳導至壓力元件。此傳感器非常堅固耐用。不銹鋼 316L 材質的平口連接。隔膜上有一個環。該傳感器在 0.1 至 1000 bar 的完整壓力範圍內均具有優異的長期穩定性能，並具有放大電壓或電流輸出。
SS402 系列具有高度可配置性。它具有多種電氣端接和沖洗壓力端口配置。該傳感器是測量食品製程和工業應用中的液體和氣體壓力的理想選擇。在這些應用中，由於介質具有粘性或其他原因，容易阻塞具有凹陷隔膜或壓力端口的傳統壓力傳感器的端口。
SS402.T06 系列高溫沖洗隔膜式壓力變送器，配備 6 個冷卻延長管。它適用於介質溫度高達 200 °C。典型應用包括食品加工、製藥和石化。沖洗膜片可輕鬆清潔，具有長期可靠性和出色的性能。堅固的不鏽鋼結構。SS402.T06 系列允許在高溫下進行精確測量。輸出選項包括 0-5 Vdc、0-10 Vdc 及 4-20 mA。
參數
效能
| 準確度 @ 25 °C | ± 0.5% F.S.（包括非線性、遲滯和重複性） |
|---|---|
| 非線性 BFSL（符合性） | ± 0.3% f.s. |
| 磁滯和可重複性 | ± 0.1% f.s. |
| 壓力範圍 | -1 至 0 bar、0 至 0.1 ... 1000 bar |
| 壓力類型 | 排氣式真空計、密封式真空計、絕對式真空計 |
| 過載壓力 | 2.0 × F.S. (≤ 250 bar) |
| 1.5 × F.S. (> 250 bar) | |
| 1.2 × F.S. (1000bar) | |
| 回應時間 | < 4 毫秒 |
| 長期穩定 | ≤ 0.2% F.S./Year |
| 溫度係數 | ± 0.03% f.s./°c |
| 感測器 | 矽 |
電氣規格
| 4-20mA | 10%-90% | 0-5V / 0-10V | 0.5-4.5V | |
|---|---|---|---|---|
| 供應電壓 | 9-30V | 5V 比率測量 | 12-30V | 5Vdc |
| 極性保護 | 是的 | 是的 | 是的 | 是的 |
| 短路保護 | 是的 | 是的 | 是的 | 是的 |
| 零點和跨距調整 | 沒有 | 沒有 | 沒有 | 沒有 |
| 突波保護 | 是的 | 是的 | 是的 | 是的 |
環境條件
| 中溫範圍 | -40°C → +100°C |
|---|---|
| 環境溫度範圍 | -20°C → +80°C（取決於電氣連接） |
| 補償溫度範圍 | 0°C → +70°C |
| EMC - 放射 | EN 61000-6-3 |
| EMC - 抗擾性 | EN 61000-6-1 |
| 絕緣電阻 | 250 V 時 > 100 MΩ |
機械特性
| 隔膜 | 不銹鋼 316L（濕件） | 鉭、Hastelloy-C 依客戶需求而定 | |
|---|---|---|---|
| 附件 | 不銹鋼 304 | ||
| O 型環 | 全不鏽鋼焊接結構，內部不使用 O 形環 | ||
| 重量 | 0.25 - 0.5 kg（取決於壓力連接和電力連接） | ||
| 壓力連接 | G 1/2″, 1/2″ npt, M20 × 1.5 | 其他請洽詢 | |

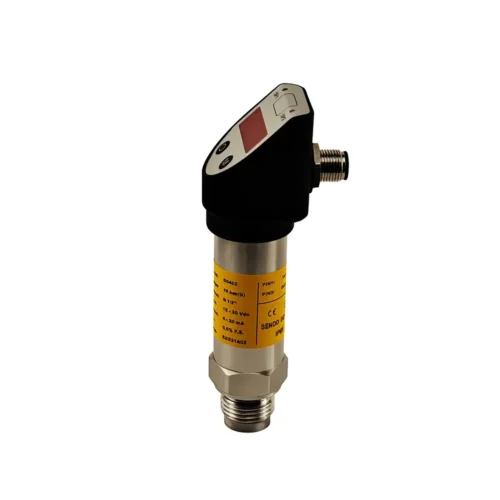

| 電氣連接 | DIN43650、電纜插座、LED 顯示器、M12 × 1 | 其他請洽詢 | |
繪圖
電氣連接器和外殼（尺寸單位：mm）
壓力連接 (尺寸單位：mm) | 聯絡我們以取得更多選項
電氣連接
