了解和測量壓力已成為許多產業的必要條件。您有沒有想過工程師是如何測量深槽或水井中的液位？答案就是潛水式壓力變送器這種智慧型裝置。但問題來了：什麼是潛水式壓力變送器，它是如何工作的？
掌握這個概念有助於您提高流體管理系統的效率和自動化。它還可以讓您實時監控水體中的液位，而無需手動檢查。如果您對此術語並不熟悉，請不要擔心！本詳細指南將幫助您輕鬆、全面地瞭解它。那麼，讓我們開始吧！
什麼是潛水式壓力變送器？
讓我們先了解什麼是潛水式壓力變送器！

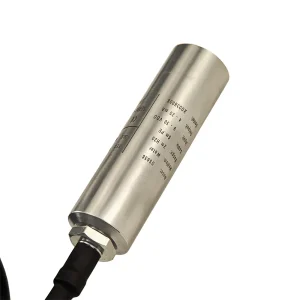

潛水式壓力變送器是專為測量液體壓力而設計的特殊感測器。它的形狀像一根細長的管子，完全防水。您只需將其放入水箱中。之後，它就開始測量液體對它的壓力。它的另一個名稱是潛水壓力傳感器。
此壓力用來計算出感應器的深度。因此，它也有助於測量液位或液體深度。進入液體越深，感受到的壓力就越大。這個壓力會隨著深度增加。因此，透過測量它，裝置也可以知道上方有多少液體。這就是為什麼這個裝置也被稱為液位感測器的原因。
潛水式壓力傳感器具有廣泛的使用性。 它們可用於水處理廠、灌溉系統、油槽和地下井。此外，它們的可靠性和準確性不需要太多的維護。它們專門用於地下系統。因此，它們採用不鏽鋼或鈦等堅固材料製成，可防止生銹或損壞。
潛水式壓力變送器的組件
希望您已瞭解潛水式壓力傳感器的基本知識。對吧？不過，在詳細瞭解此裝置的工作原理之前，我們先來討論一下它的組件。
- 壓力感應元件： 它是實際感受液體壓力的中央部分。它通常看起來像一個微小、有彈性的薄膜或隔膜。當感測器放置在水下時，液體會推向這個膜片。
- 電子電路： 此部件位於偵測壓力變化的感測器內。之後，它會將該運動轉換為電子信號。當隔膜感受到壓力而彎曲時，這個部件就會測量出這種變化。然後，將這個變化轉換成訊號。
- 電纜： 它是一條堅固的防水電線，用來連接感測器和監控系統。它有兩項主要工作。首先，它將電源傳送到感測器，使其可以工作。其次，它將電子信號從感測器傳送到顯示器或控制系統。
- 保護性外殼： 它是潛水式壓力變送器的外殼。它保護壓力傳感元件、電子電路和電纜不受水的損害。因此，它通常由不鏽鋼或鈦等堅固材料製成。
如何 潛水式壓力變送器 工作？
瞭解潛水式壓力變送器的零件只是一個開始。很想知道將傳感器放入水箱或井中之後會發生什麼嗎？讓我們在潛水式壓力傳送器的詳細工作原理中找到答案。
步驟 1：浸泡
潛水式壓力變送器工作過程的第一步是浸沒。這一步驟就是將裝置直接放入要測量的液體中。這種液體可以是清水、廢水、油、化學品或任何其他液體。但是，在此步驟中，當您將裝置浸入水中時，請用電纜將其懸掛起來。
此外，請確保裝置完全浸入水中，並放置在適當的深度。感應器必須靜止，不能浮起或移動太多。為此，有些設定會在感應器底部使用一個小砝碼，以幫助感應器保持穩定。因此，如果浸沒的方式不正確，您將無法獲得精確的結果。
步驟 2：壓力感測
浸入水中後，潛水式壓力傳送器開始感應壓力。如何感應？實際上，傳感器周圍的液體開始壓向傳感器的膜片。傳感器放置得越深，其上方的液體就越多。因此，感受到的壓力就越大。此壓力來自於液體壓在傳感器上的重量。
感測器中的隔膜非常敏感。即使壓力變化很小，它也會移動一點。當隔膜移動時，內部的 壓阻式壓力感測器 偵測到這個動作。這些動作非常微小，但足以讓感測器的電子元件偵測到。感測器準備將壓力讀數轉換成電子信號。
步驟 3：訊號轉換
傳感器偵測到液體的壓力後，下一步就是訊號轉換。這些信號就是機器或監控系統可以理解的電子信號。在潛水式壓力變送器內部，通常會使用一種特殊的傳感技術。這是一種 壓阻式壓力傳感器.
這種傳感器的工作原理是，當對其施加壓力時，傳感器的電阻會發生變化。壓力會導致感測器內部材料發生微小變化。這些變化會轉換成電子信號。此訊號通常以 4-20 mA 等標準格式傳送。這些訊號可透過防水電纜傳送到控制系統。
步驟 4：資料傳輸
一旦壓力轉換成電子信號，下一步就是資料傳輸。這表示信號現在從感測器傳送到外部裝置，例如數位顯示器。透過這個面板，您可以看到並使用這些資訊。請記住，電子信號是透過防水電纜傳送的。
然而，依據所使用的訊號類型，例如 4-20 mA 或 0-10V 訊號，可以不同的方式接收並讀取訊號。例如，在水箱的情況下，這些訊號可能會傳到螢幕上，並顯示整個水箱的液位。但在先進的系統中，這些訊號會傳送到 PLC（可程式邏輯控制器）。它會根據液位自動控制閥門。
步驟 5：壓力到液位的轉換
在最後一個步驟中，測得的壓力會轉換成液位。如上所述，壓力會隨著液體深度的增加而增加。傳感器可以計算出它的浸入深度。感測器越深，壓力越高。 這直接告訴我們液位的高低。的 工業壓力傳感器 在多個產業中扮演關鍵角色。
然而，轉換通常由控制器、顯示單元或軟體系統處理。它們會將壓力資料轉換成高度或深度單位，例如米。因此，即使感測器測量的是壓力，您也可以看到最終輸出的是實際液位。
輸出信號類型
如上所述，潛水式壓力變送器以訊號的形式傳送壓力資料。事實上，這些訊號是一種與控制系統或顯示器對話的語言。因此，選擇正確的輸出信號至關重要。它會影響到資料的精確度、可靠性和易讀性。以下是三種常見的輸出信號類型。
- 類比訊號： 這些都是連續信號。這表示值會隨著壓力的變化而平穩變化。典型的例子是 4-20mA 電流和 0-5V 或 0-10V 電壓信號。其中，潛水式壓力傳感器 4 20mA 廣受工業環境的歡迎。原因是這些訊號可以長距離傳輸。
- 數位訊號： 這些裝置會以數位格式傳送壓力讀數，就像數字一樣。電腦或可程式邏輯控制器 (PLC) 可以讀取這些數字。它們的範例是 RS-485 和 Modbus。這些訊號適用於需要非常精確資料的情況。
- 頻率信號： 這些類型的訊號不是以電壓或電流的形式。相反，潛水式壓力變送器以脈衝形式發送信號。但是，頻率（脈衝的速度）會根據壓力的不同而改變。這是最不常用的輸出信號類型。
潛水式壓力變送器的安裝技巧
為了確保您的潛水式壓力變送器能提供準確的讀數，正確的安裝是關鍵。因此，在您啟動壓力傳送器之前，以下是一些您必須遵守的基本安裝技巧。
- 使用保護砝碼： 安裝潛水式發射器時，它必須固定在一個地方。因此，您必須使用保護重物。它通常附在傳感器或其電纜上，以幫助傳感器在底部保持穩定。
- 避免湍流： 水的漩渦或飛濺稱為湍流。但是，在安裝潛水式壓力變送器時，將其放置在平靜的水中是至關重要的。湍流可能會導致傳感器產生不正確的讀數。因此，為了避免這種情況，您應該將變送器安裝在遠離水泵或瀑布的地方。

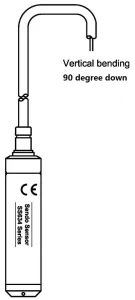

- 保護電纜： 連接至潛水式壓力變送器的電纜非常重要。它傳輸電信號和電源。如果電纜彎曲或被切斷，裝置可能會停止工作或提供錯誤的讀數。因此，為了確保電纜安全，請避免急彎。此外，不要在粗糙的表面上摩擦它，並使用電纜夾來固定它。
- 檢查是否有氣泡： 感測器周圍殘留的氣泡會影響精確度。原因是潛水式壓力傳感器只能測量液體壓力。如果氣泡覆蓋傳感器，可能會導致讀數偏低。因此，請將傳送器輕輕放入液體中，如果有氣泡存在，請輕微搖晃。
- 注意沉澱物： 沙、土或泥等沉澱物會聚集在感測器周圍。這些堆積物會阻塞感應器或改變壓力讀數。為了避免這種情況，請將潛水式壓力傳送器安裝在略高於底部的位置。您也可以使用保護蓋或過濾器來防止沉積物。
常見問題
潛水式壓力變送器能潛多深？
潛水式壓力變送器可達到的深度取決於其設計和型號。大多數標準的變送器可以測量的深度從幾公尺到大約 200-300 公尺。不過，也有一些專門的型號可以量測更深的深度，甚至超過 1000 公尺。
在飲用水中使用潛水式壓力傳感器是否安全？
是的，在飲用水中使用潛水式壓力傳感器是安全的。但是，只有當裝置是專為飲用水應用而設計時，情況才會如此。這些型號採用食品級塑膠或不鏽鋼等無毒材料製成。
我可以在鹽水中使用潛水式壓力變送器嗎？
是的，您可以在鹽水中使用潛水式壓力傳感器。但是，鹽水會迅速損壞標準材料。因此，請確保傳感器是由海洋級不鏽鋼和耐腐蝕塗層製成。
總結
潛水式壓力變送器是精確測量壓力的可靠工具。即使在具有挑戰性的環境（如水箱和開放水域）中，它也能有效工作。瞭解其基本原理和工作方式有助於您維護和正確安裝。在這篇文章中，我討論了潛水式壓力傳感器的基礎知識及其工作方式。
此智慧型工具的主要功能是將壓力測量結果以電子訊號傳送。這些訊號可在顯示器上提供高度精確的讀數。除了測量壓力之外，您也可以測量水體的深度。這使得液位與壓力用潛水式壓力傳感器成為理想的測量工具。
