La transmission de la pression est essentielle pour effectuer plusieurs tâches ménagères. Qu'il s'agisse d'une simple machine ou d'un outil d'aspiration domestique puissant, il existe différents systèmes qui utilisent la pression.
Il existe différents outils pour mesurer les variations de pression et garantir la précision des tâches. L'un des outils les plus importants est le transmetteur de pression différentielle. Il est très utile pour la détection de la pression dans différents environnements.
Nous mettrons en évidence le fonctionnement du transmetteur de pression différentielle et comprendrons ses différentes applications.
Poursuivons la discussion sur la qualité !
Qu'est-ce qu'un transmetteur de pression différentielle ?
Un transmetteur de pression différentielle est un dispositif unique dans son système de fonctionnement. Contrairement aux autres capteurs de pression, ce transmetteur de pression différentielle mesure la différence de pression entre deux points.
Par exemple, vous devez mesurer la différence de pression entre les points haut et bas.
- Il possède deux ports d'entrée : le côté haute pression (HP) et le côté basse pression (LP).
- L'appareil détecte la différence de pression (ΔP = P1 - P2).
Une fois que vous aurez fait la différence, la tâche sera simple. Vous pouvez la convertir en un signal électrique que les contrôleurs ou les systèmes de données peuvent surveiller.
Grâce à la détection de la différence de pression, le transmetteur de pression différentielle est idéal pour plusieurs applications.
Comment fonctionne un transmetteur de pression différentielle ?
Les capteurs de pression différentielle visent à détecter la pression entre deux points. Voici comment fonctionne ce système.
- Étape 1 : Prises de pression. Le capteur de pression a une double connexion avec le système. L'une est à une pression plus élevée et l'autre à une pression plus basse.
- Étape 2 : Élément de détection. Un diaphragme ou un élément de capteur piézorésistif est là pour aider à trouver les changements de pression précis et se plier sous la force de la différence de pression.
- Étape 3 : Conversion du signal. Cette déviation mécanique est convertie en un signal électronique.
- Étape 4 : Résultats. Le transmetteur transmet les données sous la forme d'un courant, d'une tension ou d'un signal numérique de 4 à 20 mA à un système de surveillance.
La sortie finale est traduite en signaux numériques et permet d'interpréter les résultats obtenus.
7 Applications des capteurs de pression différentielle
Les capteurs de pression différentielle ont quelques applications et cas d'utilisation clés, qui sont examinés ci-dessous.
Système CVC
Dans les systèmes de chauffage et de CVC, les capteurs de pression différentielle sont très efficaces dans les cas suivants.
- La surveillance du débit d'air permet de détecter la pression de l'air et de s'assurer que les conduits délivrent l'air adéquat.
- La surveillance des filtres permet de repérer les filtres encrassés et de comprendre la nécessité de les remplacer.
- L'efficacité énergétique optimise le fonctionnement des ventilateurs et des moteurs afin de réaliser des économies.
Sans les capteurs de pression, il est difficile d'optimiser le système et une surchauffe peut se produire.
Industrie pétrolière et gazière
L'industrie du pétrole et du gaz est également une application importante des transmetteurs de pression différentielle. Ils sont utilisés aux fins suivantes.
- Mesure du débit. Ils calculent le débit dans les canalisations à l'aide de plaques à orifice ou de tubes venturi.
- La surveillance des pompes permet de mesurer la pression et d'assurer une pression optimale à l'intérieur des pompes.
- La détection des fuites permet d'identifier les chutes de pression anormales.
Les risques de défaillance sont réduits au minimum après une gestion et une détection adéquates de la pression.
Salles pharmaceutiques et salles blanches
L'hygiène est cruciale pour les salles blanches et l'industrie pharmaceutique afin d'éviter des problèmes majeurs. Les capteurs de pression différentielle contribuent aux tâches suivantes :
- Vous pouvez maintenir la pression positive dans les zones propres et empêcher la poussière et les microbes d'y pénétrer.
- La pression négative dans les laboratoires permet de manipuler les matières dangereuses et d'éviter les fuites.
- L'intégrité du filtre est surveillée en permanence pour éviter qu'il ne soit endommagé et qu'il ne libère des microbes susceptibles de contaminer les salles blanches.
Stations d'épuration des eaux
Les systèmes de traitement de l'eau et des déchets utilisent également des transmetteurs de pression différentielle et filtrent les matières contaminées. Voici quelques applications des transmetteurs de pression dans les stations d'épuration.
- Surveillance des filtres. Surveiller la pression à travers les filtres à sable ou à membrane pour détecter les cuves et les canalisations obstruées.
- Efficacité des pompes. Mesurer les pressions de refoulement et d'aspiration des pompes pour améliorer la fonctionnalité des systèmes de pompage.
- Surveillance du niveau des réservoirs. Il peut également calculer la hauteur du fluide dans des réservoirs étanches en utilisant la pression différentielle.
Grâce à la pression différentielle, il est plus facile de surveiller les changements, de maintenir le système sous un contrôle optimal et d'éliminer les déchets.
Contrôle des processus industriels
Les contrôles de processus industriels visent à déployer les transmetteurs de pression pour divers objectifs, tels que
- Mesure du niveau dans les réservoirs fermés. En comparant la pression au fond et au sommet du réservoir, il est plus facile de mesurer les niveaux et de les maintenir adéquats.
- Le contrôle du débit est crucial dans les industries chimiques et alimentaires, où la précision est essentielle.
- Les systèmes de sécurité utilisent également un transducteur de pression pour éviter les surpressions et assurer l'équilibre du système.
Il est ainsi plus facile de contrôler les changements et d'assurer la qualité globale du produit dans un environnement hygiénique.
Production d'électricité
Les systèmes de production d'énergie constituent l'une des applications les plus critiques des transmetteurs de pression différentielle. De nombreux systèmes, tels que l'énergie éolienne ou les turbines, nécessitent une pression adéquate pour mesurer les changements.
Voici comment les transmetteurs de pression peuvent vous aider.
- Surveiller les performances de la chaudière. Il peut vérifier les différences de pression pour détecter les inefficacités.
- Mesure du débit de vapeur. L'alimentation optimale des turbines en vapeur peut améliorer l'efficacité du système. Seules les différences de pression comptent, et c'est là que les transmetteurs de pression différentielle changent la donne.
- Contrôles des filtres et des pompes. Il est essentiel de détecter les défaillances des systèmes de refroidissement de l'eau et de lubrification et de les traiter immédiatement.
Industrie automobile
L'industrie automobile utilise les transmetteurs de pression différentielle pour détecter les variations de pression dans les systèmes suivants.
- L'essai du moteur est effectué pour optimiser les performances du système. La surveillance des différences de pression dans les systèmes d'alimentation en carburant et d'admission d'air y contribue.
- Les systèmes d'échappement mesurent les pertes de charge dans les filtres à particules diesel (DPF) et garantissent leur bon fonctionnement.
- La surveillance des turbocompresseurs garantit des performances optimales des systèmes à induction forcée.
Grâce à ces systèmes de détection de pression, vous pouvez optimiser les performances de vos véhicules en un rien de temps.
Conclusion
Les capteurs de pression différentielle sont plus que de simples outils. Ils sont au cœur de diverses industries et garantissent des performances sûres et de qualité. Ces capteurs seront de plus en plus utilisés dans les hôpitaux et les établissements commerciaux. Cependant, vous devez vous procurer des transmetteurs de pression différentielle de qualité pour vos machines.

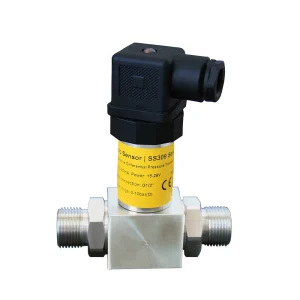

Vous voulez savoir qui offre la meilleure qualité ? Les capteurs Sendo apportent le haut de gamme transmetteurs de pression différentielle et offrent un prix abordable. Vous pouvez vérifier la qualité de la construction et profiter immédiatement des meilleurs outils de détection.
