Öl ist für die Schmierung von Motoren, die Verringerung der Reibung und die Gewährleistung eines reibungslosen Betriebs unerlässlich.
Der Öldruck trägt dazu bei, dass sich das Öl effektiv auf alle Regionen verteilt.
Unzureichender Öldruck kann zu schweren Motorschäden führen.
Hier kommen Öldrucksensoren ins Spiel. Dieser Artikel befasst sich mit der Rolle von Öldrucksensoren bei der genauen Messung und Überwachung des Öldrucks.
Was ist ein Öldrucksensor?
Ein Öldrucksensor ist ein wichtiges Bauteil in Motoren und Schmiersystemen, das zur Messung und Überwachung des Öldrucks dient. Er sorgt dafür, dass das Öl ausreichend verteilt wird, um die Reibung zu verringern und den Verschleiß des Motors zu verhindern. Dieser Druck sorgt für eine bessere Beweglichkeit und Reibung der Komponenten und vermeidet Schäden.
Dieser Sensor sendet die gemessenen Öldruckdaten an das Motorsteuergerät und schaltet die Armaturenbrettleuchte als Warnung ein, wenn der Öldruck nicht der Norm entspricht. Das Ziel des Sensors ist es, ein Echtzeit-Feedback zu liefern und alle Probleme sofort aufzuzeigen.
Wie funktioniert ein Motoröldrucksensor?
In schweren Maschinen wie Baggern sind Öldrucksensoren von entscheidender Bedeutung, um einen niedrigen Druck zu erkennen und eine Überhitzung des Motors aufgrund von unzureichender Schmierung zu verhindern.
Je nach Gerät gibt es zwei Mechanismen. Der eine ist der Widerstandsmechanismus, der andere ist der Schaltmechanismus.
Wir wollen beides wissen!
Resistiver Öldrucksensor
Resistive Öldrucksensoren arbeiten nach den folgenden Prinzipien.
- Sie verfügen über einen variablen Widerstand (Rheostat), der den Widerstand prüft und Änderungen in Abhängigkeit vom Öldruck überwacht.
- Wenn der Öldruck sinkt oder steigt, bewegt sich eine Membran oder ein druckempfindliches Bauteil im Inneren des Sensors. Dadurch ändert sich der Widerstand.
- Bei Widerstandssensoren bewegt sich eine Membran bei Änderungen des Öldrucks und stellt einen variablen Widerstand ein. Diese Widerstandsänderung wird in ein elektrisches Signal umgewandelt, das das Druckniveau anzeigt.
Schalter-Öldrucksensor
Es handelt sich um einen einfachen Öldrucksensor mit der Fähigkeit, Systeme ein- und auszuschalten.
Schaltersensoren arbeiten nach einem binären Prinzip: Wenn der Öldruck unter einen bestimmten Schwellenwert fällt, schließt sich der Schalter und löst eine Warnleuchte aus. Dieser einfache Mechanismus ist kostengünstig und zuverlässig für die Grundüberwachung.
- Ein schaltender Sensor hat eine druckempfindliche Membrane. Er schließt oder öffnet einen internen Stromkreis in Abhängigkeit von Druckänderungen.
- Wenn der Öldruck zu niedrig ist, schließt der Schalter den Stromkreis. Er dient als Sicherheitspunkt und löst die Öldruckwarnleuchte aus.
- Wenn der Öldruck wieder normal ist, öffnet sich der Schaltkreis und die normale Aktivierung wird wiederhergestellt. Die Warnleuchte schaltet sich jedoch aus.
Bestandteile eines Öldrucksensors
Der Öldrucksensor besteht aus einigen integrierten Komponenten. Die Liste finden Sie hier.
- Das Gehäuse ist die äußere Abschirmung, die die internen Komponenten schützt und sie im Inneren hält.
- Die Druckmembran ist eine flexible Membran, die auf Änderungen des Öldrucks reagiert.
- Der Widerstand oder Schaltmechanismus ist der Signalisierungsprozess. Er wandelt den Druck in elektrische Signale um, entweder durch Schalten oder durch Widerstand.
- Ein elektrischer Anschluss ist das Werkzeug, das das Signal an die ECU oder das Armaturenbrett überträgt.
- Gewindeanschluss: Installieren Sie den Sensor in den Motorblock oder in den Ölkanal.
Arten von Öldrucksensoren
Ein Öldrucksensor ist in der Regel für verschiedene Geräte hilfreich. Aber verschiedene Typen helfen, ihn zu bedienen und zu nutzen. Nehmen wir hier ein paar Beispiele.

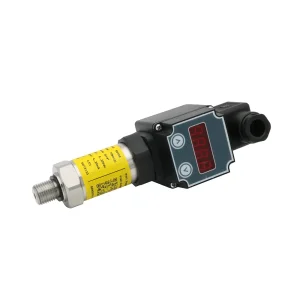

Analoge Öldrucksensoren
Analoge Sensoren liefern einen konsistenten und unterschiedlichen Bereich von Messwerten für die Messgeräte. Sie sind in den älteren Systemen zu finden, da sie in den modernen Geräten und Werkzeugen redundant sind.
Typische Anwendungen sind ältere Fahrzeuge oder Hochleistungsanwendungen, bei denen präzise Druckmessungen erforderlich sind.
Digitale Öldrucksensoren
Digitale Öldrucksensoren sind für Sie da. Sie haben ein besseres Ein/Aus-Signalsystem und bieten erweiterte Funktionen. Wie ein binäres System sind sie in modernen Fahrzeugen üblich, die sich auf Kontrollleuchten anstelle von Manometern verlassen.
Integrierte Sensoren
Wie der Name schon sagt, sind diese Sensoren für ein integriertes System konzipiert. Sie kombinieren zum Beispiel die Druckmessung mit der Temperaturmessung oder anderen Parametern. Zwei gleichzeitige Messfunktionen können helfen, das System zu bewerten und schneller zu reagieren.
Solche Sensoren sind ideal für intelligente Motoren mit fortschrittlichen Überwachungssystemen.
Bedeutung des Motoröldrucksensors
Öldrucksensoren sind wichtige Bestandteile eines Systems. Sie können bei den folgenden Funktionen helfen.
-
Schutz des Motors
Ohne ausreichenden Öldruck können Motorkomponenten verschleißen. Aufgrund der hohen Reibung kommt es zu Überhitzungen und Schäden an den Teilen. Drucksensoren sagen alle Ausfälle voraus und vermeiden sie durch die richtige Wartung. Daher werden sie in Drucksensorsystemen effektiv eingesetzt.
-
Systemüberwachung
Liegt eine Störung in Ihrem System vor? Ein Pressesensor liefert sofortige Informationen und sorgt für mehr Vertrauen. Sie können Ihre Probleme im Frühstadium behandeln und langfristige Schäden und Ersatzbeschaffungen vermeiden. Daher sind Drucksensoren ein wertvolles Hilfsmittel.
-
Treibstoff-Effizienz
Die Funktionsweise des Motors hängt von der Funktionsfähigkeit und Reibung der Komponenten ab. Eine geringe Reibung bedeutet bessere Eignung und Effizienz. Wenn der Druck angemessen ist, ist die Kraftstoffeffizienz optimal. Im Vergleich dazu sinkt sie bei Druckänderungen. Drucksensoren zeigen das Problem bereits an und helfen Ihnen, das System und die Kraftstoffeffizienz zu optimieren.
Sicherheitsmechanismus
Einige Maschinen stellen den Betrieb ein, wenn der Druck unter den Grenzwert fällt. Dank der Drucksensoren, die die Probleme aufzeigen und Schäden an den Maschinenmotoren vermeiden.
Anwendungen des Motoröldrucksensors
Öldrucksensoren bieten ein umfassendes Spektrum an Anwendungsmöglichkeiten. Sie können reichen von:
- Schwere Maschinen (Bagger, Traktoren)
- Schiffsmotoren
- Kolbenmotoren für Flugzeuge
- Industrielle Generatoren
- Hydraulische Systeme
Bei diesen Maschinen ist der Arbeitsmechanismus bis auf den Flüssigkeits- oder Ölstand und die Überwachung gleich.
Fehlersuche bei Öldrucksensoren
| Symptom | Mögliche Ursachen | Empfohlene Lösungen |
| Öldruckwarnleuchte bleibt an |
|
|
| Öldruck-Warnleuchte flackert |
|
|
| Manometer zeigt Null oder sehr niedrigen Druck an |
|
|
| Öldruckmesser zeigt sehr hoch an |
|
|
| Der Motor ist laut (klopfend oder klopfend) |
|
|
Schlussfolgerung
Der Öldruck ist für den reibungslosen Betrieb der Motoren und Geräte notwendig. Sie sollten die genauen Messungen des Öldrucks berücksichtigen, um alle Pannen zu vermeiden. Hierfür sollten Sie hochwertige Öldrucksensoren kaufen.
Woher bekommen Sie sie? Die Wahl hochwertiger Öldrucksensoren gewährleistet genaue Messungen und zuverlässigen Motorschutz. Wenden Sie sich an vertrauenswürdige Lieferanten für Sensoren, die den Anforderungen Ihres Systems entsprechen. Sendo-Sensor kann Ihre Anlaufstelle sein. Mit mehr als 15 Jahren Erfahrung legen wir großen Wert auf die Genauigkeit der Drucksensoren und bieten einwandfreien Support. Schauen Sie sich gleich unsere große Auswahl an Sensoren an!
