特點

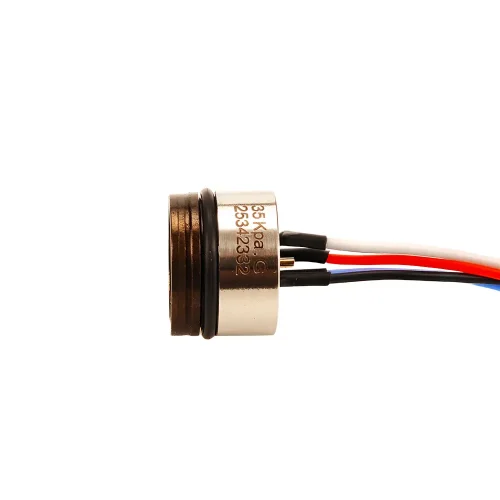

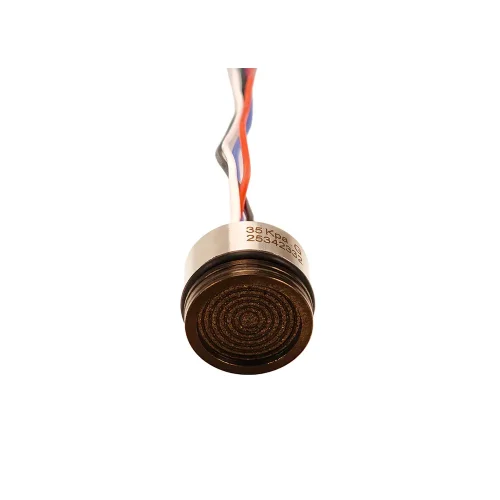

SS152 系列壓阻式壓力傳感器專為測量低腐蝕性液體而設計。它們在海水、生活污水、弱酸和弱酸鹼等液體中都能很好地工作。
與介質接觸的不銹鋼表面塗有 PTFE。這種塗層可以抵抗許多腐蝕性的物質。它可以處理酸、鹼、鹽和有機溶劑。
這提升了不銹鋼 316L 在嚴苛環境下的耐腐蝕性。它是化學設備高抗腐蝕性的理想選擇。變送器的壓力範圍從 35 kPa 到 10 MPa。
壓力範圍（典型值）
排氣壓力表（定義大氣壓力為零）（單位：巴）
| 範圍 | -1.0 | -0.7 | -0.35 | 0.35 | 0.7 | 1.0 |
|---|---|---|---|---|---|---|
| 2.5 | 4.0 | 6.0 | 10 | 16 | 25 | |
絕對（將絕對真空定義為零）（單位：巴）
| 範圍 | 1.0 | 2.5 | 4.0 | 6.0 | 10 | 16 |
| 25 | 40 | 60 | 100 | |||
密封壓力表（將標準大氣壓力定義為零）（單位：巴）
| 範圍 | 10 | 16 | 25 | 40 | 60 | 100 |
|---|---|---|---|---|---|---|
技術資料
性能 (EN 60770)
| 電源供應 | 1.5 mADC（典型值） | 5 VDC (選購) | 10 VDC (選購) |
|---|---|---|---|
| 零輸出 | 0 ± 2 mV ① | ||
| 跨度輸出 | 100 ± 20 mV ① | ||
| 精確度 | 0.25% f.s. ① | ||
| 過載範圍 | 2.0 × F.S. | ||
| 補償溫度範圍 | 0 → 70 °C | ||
| 工作溫度範圍 | -20 → 100 °C | ||
| 儲存溫度範圍 | -40 → 125 °C | ||
| 零熱誤差 | ≤ 0.02% f.s./°c | ||
| 敏感度熱誤差 | ≤ 0.02% f.s./°c | ||
| 穩定性 | ≤ 0.2% F.S./Year | ||
| 輸入阻抗 | 2.3 → 4 KΩ | ||
| 絕緣電阻 | 250 V 時 > 100 MΩ | ||
| 震動 | 20g / (20 至 5000 Hz) | ||
| 耐力 | > 100 x 106 F.S. 循環 | ||
①:若供電電源、量測範圍及壓力類型不同，零點輸出、量程輸出及準確度可能會有所差異，如需詳細資訊，請與我們聯繫。
機械特性
| 隔膜 | 不銹鋼 316L，鍍 PTFE | |
|---|---|---|
| 與介質接觸的外殼 | 不銹鋼 316L，鍍 PTFE | |
| 外殼不與介質接觸 | 不銹鋼 316L | |
| 填充液 | 矽油 | |
| O 型環 | FKM / Viton (典型) (Ø16 × 1.7 mm) | EPDM (選購) |
| 電氣連接 | 10 cm 矽膠護套電線 | 高瓦針（可選） |
| 直徑 | Ø19 mm | |
| 高度 | 14.5 mm | |
| 重量 | 15 g | |
電氣連接
| 電線 | 4 引腳 / 5 引腳連接模式 | ||||
|---|---|---|---|---|---|
| 顏色 | 功能 |  # |
PIN1: 電源 + | ||
| 紅色 | 供應 + | PIN2: 輸出 - | |||
| 黑色 | 供應- | PIN3: 供電 - | |||
| 白色 | 輸出 + | PIN4: 供電 - ② | |||
| 藍色 | 輸出 - | PIN5: 輸出 + | |||
②:PIN4 不用於 4 針連接
