الميزات

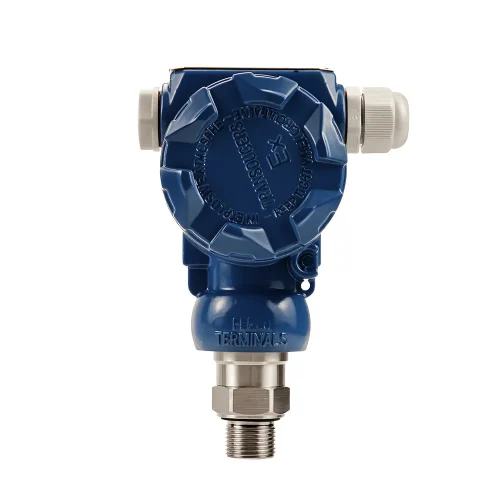

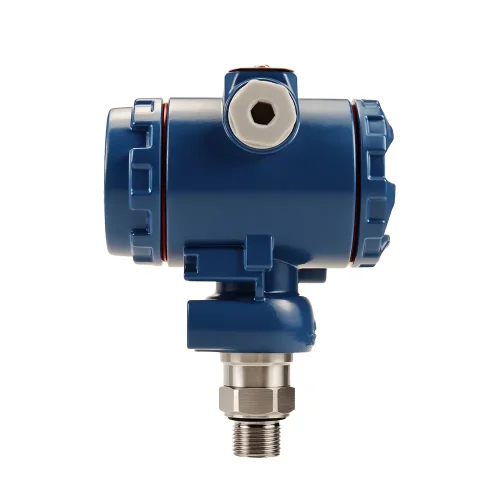

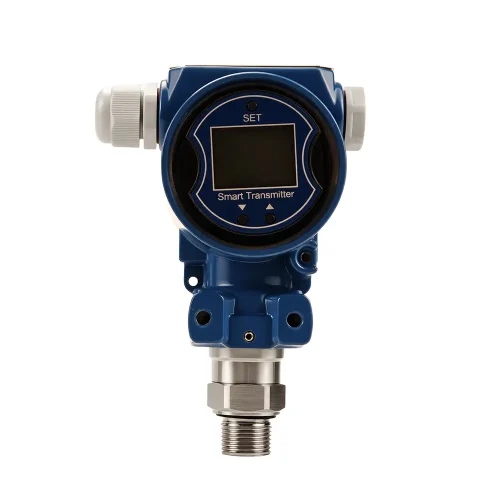

سلسلة SS313 هي نسخة مطوّرة من سلسلة SS312، مع غلاف مصنوع من مادة سبائك الألومنيوم المصبوب التي يشيع استخدامها في الأدوات الصناعية.
ويمكنها تحمل متطلبات البيئات عالية الكثافة، ومقاومة عوامل التآكل في البيئة بفعالية، وإطالة عمر الخدمة، ولها خصائص مثل مقاومة الانفجار، ومقاومة التداخل، ومقاومة الضغط.
توفر سلسلة SS313 2088 من أجهزة إرسال الضغط SS313 إشارة مستقرة بشكل لا يصدق حتى في الضغوط العالية أو الضغوط المنخفضة بما في ذلك التفريغ، وهي مناسبة تمامًا للتطبيقات الدقيقة في البيئات الصناعية للضغوط التي تتراوح من 0.1 إلى 1000 بار.
تُستخدم سلسلة SS313 بشكل أساسي في قياس الضغط الصناعي، ومراقبة مستوى السائل، والتحكم في درجة الحرارة وغيرها من المجالات، وهي مناسبة للصناعات مثل البتروكيماويات والطاقة التي تتطلب درجة عالية من
سلامة المعدات
البيانات الفنية
الأداء (EN 60770)
.tg {طي الحدود:طي؛ تباعد الحدود:0؛}
.tg td{لون الحدود:أسود؛ نمط الحدود:صلب؛ عرض الحدود:1 بكسل؛ الخط-عائلة:Arial، بلا خط؛ حجم الخط:14 بكسل;
overflow:مخفي؛ الحشو:10 بكسل 5 بكسل؛ فاصل الكلمات:عادي؛}
.tg th{لون الحدود:أسود؛ نمط الحدود:صلب؛ عرض الحدود:1 بكسل؛ الخط-عائلة:Arial، بلا خط؛ حجم الخط:14 بكسل;
وزن الخط:عادي؛ تجاوز:مخفي؛ الحشو:10بكس 5بكس؛ فاصل الكلمات:عادي؛}
.tg .tg-0lax{محاذاة النص: يسار؛ محاذاة رأسية: أعلى}
| الدقة عند 25 درجة مئوية | ± 0.5% F.S. (بما في ذلك عدم الخطية والتباطؤ والتكرار) |
|---|---|
| عدم الخطية BFSL (المطابقة) | ± 0.31 تيرابايت 3 تيرابايت و.س |
| التباطؤ والتكرار | ± 0.11 تيرابايت 3 تيرابايت و.س |
| وقت الاستجابة | < 4 مللي ثانية |
| نطاق الضغط | الحد الأدنى للمدى: 0.1 بار النطاق الأقصى: 0.1 بار: 1000 بار انظر المزيد من التفاصيل في الصفحة 3 |
| الضغط الزائد | 2.0 × فرنك سويسري (≤ 250 بار) |
| 1.5 × ضغط جوي (> 250 بار)، 1.2 × ضغط جوي (1000 بار) | |
| نوع الضغط | مقياس تنفيس، مقياس محكم الغلق، مطلق |
| الاستقرار على المدى الطويل | ≤ 0.2% F.S./ السنة |
| معامل درجة الحرارة | ± 0.03% F.S./ درجة مئوية |
الظروف البيئية
.tg {طي الحدود:طي؛ تباعد الحدود:0؛}
.tg td{لون الحدود:أسود؛ نمط الحدود:صلب؛ عرض الحدود:1 بكسل؛ الخط-عائلة:Arial، بلا خط؛ حجم الخط:14 بكسل;
overflow:مخفي؛ الحشو:10 بكسل 5 بكسل؛ فاصل الكلمات:عادي؛}
.tg th{لون الحدود:أسود؛ نمط الحدود:صلب؛ عرض الحدود:1 بكسل؛ الخط-عائلة:Arial، بلا خط؛ حجم الخط:14 بكسل;
وزن الخط:عادي؛ تجاوز:مخفي؛ الحشو:10بكس 5بكس؛ فاصل الكلمات:عادي؛}
.tg .tg-0lax{محاذاة النص: يسار؛ محاذاة رأسية: أعلى}
| نطاق درجة الحرارة المتوسطة | -20 → +100 °C |
|---|---|
| نطاق درجة الحرارة المحيطة | -20 → +80 °C |
| نطاق درجة الحرارة المعوض | 0 → +70 °C |
| EMC - الانبعاثات | EN 61000-6-3 |
| EMC - المناعة - الحصانة | EN 61000-6-1 |
| مقاومة العزل | > 100 متر مكعب عند 250 فولت |
الخصائص الميكانيكية
.tg {طي الحدود:طي؛ تباعد الحدود:0؛}
.tg td{لون الحدود:أسود؛ نمط الحدود:صلب؛ عرض الحدود:1 بكسل؛ الخط-عائلة:Arial، بلا خط؛ حجم الخط:14 بكسل;
overflow:مخفي؛ الحشو:10 بكسل 5 بكسل؛ فاصل الكلمات:عادي؛}
.tg th{لون الحدود:أسود؛ نمط الحدود:صلب؛ عرض الحدود:1 بكسل؛ الخط-عائلة:Arial، بلا خط؛ حجم الخط:14 بكسل;
وزن الخط:عادي؛ تجاوز:مخفي؛ الحشو:10بكس 5بكس؛ فاصل الكلمات:عادي؛}
.tg .tg-0lax{محاذاة النص: يسار؛ محاذاة رأسية: أعلى}
| المواد | الحجاب الحاجز | الفولاذ المقاوم للصدأ 316L | ||
|---|---|---|---|---|
| الإسكان | سبائك الألومنيوم | |||
| توصيل الضغط | الفولاذ المقاوم للصدأ 316L | |||
| حلقة على شكل حرف O | FKM / فيتون (نموذجي) | EPDM (اختياري) | ||
| توصيل الضغط | G 1/4"، G 1/2"، G 1/2"، 1/4"NPT، 1/2"NPT، M20x1.5 | المزيد من الخيارات انظر الصفحة 3 | ||
| الوزن | حوالي 1.0 كجم | |||
| تصنيف الختم | آي بي 65 | |||
الأبعاد
التوصيلات الكهربائية
.tg {طي الحدود:طي؛ تباعد الحدود:0؛}
.tg td{لون الحدود:أسود؛ نمط الحدود:صلب؛ عرض الحدود:1 بكسل؛ الخط-عائلة:Arial، بلا خط؛ حجم الخط:14 بكسل;
overflow:مخفي؛ الحشو:10 بكسل 5 بكسل؛ فاصل الكلمات:عادي؛}
.tg th{لون الحدود:أسود؛ نمط الحدود:صلب؛ عرض الحدود:1 بكسل؛ الخط-عائلة:Arial، بلا خط؛ حجم الخط:14 بكسل;
وزن الخط:عادي؛ تجاوز:مخفي؛ الحشو:10بكس 5بكس؛ فاصل الكلمات:عادي؛}
.tg .tg-0lax{محاذاة النص: يسار؛ محاذاة رأسية: أعلى}
| خارج + | مدخلات التقلب + |
|---|---|
| خارج - | إشارة الإخراج + |
